SCHOOLLEZIONE 02 · CON NIK
“Loop” significa anello. Nik segue il percorso della corrente e ci mostra quanta opposizione incontra lungo la strada: l’impedenza, misurata in ohm (Ω).
01 IL PERCORSO DI GUASTO VERSO TERRA
Fase e conduttore di protezione.
Se la fase entra in contatto con una parte metallica collegata a terra, la corrente deve poter tornare alla sorgente. La prova L‑PE misura l’impedenza di questo anello completo.
Nik entra nel percorso che vogliamo misurare.

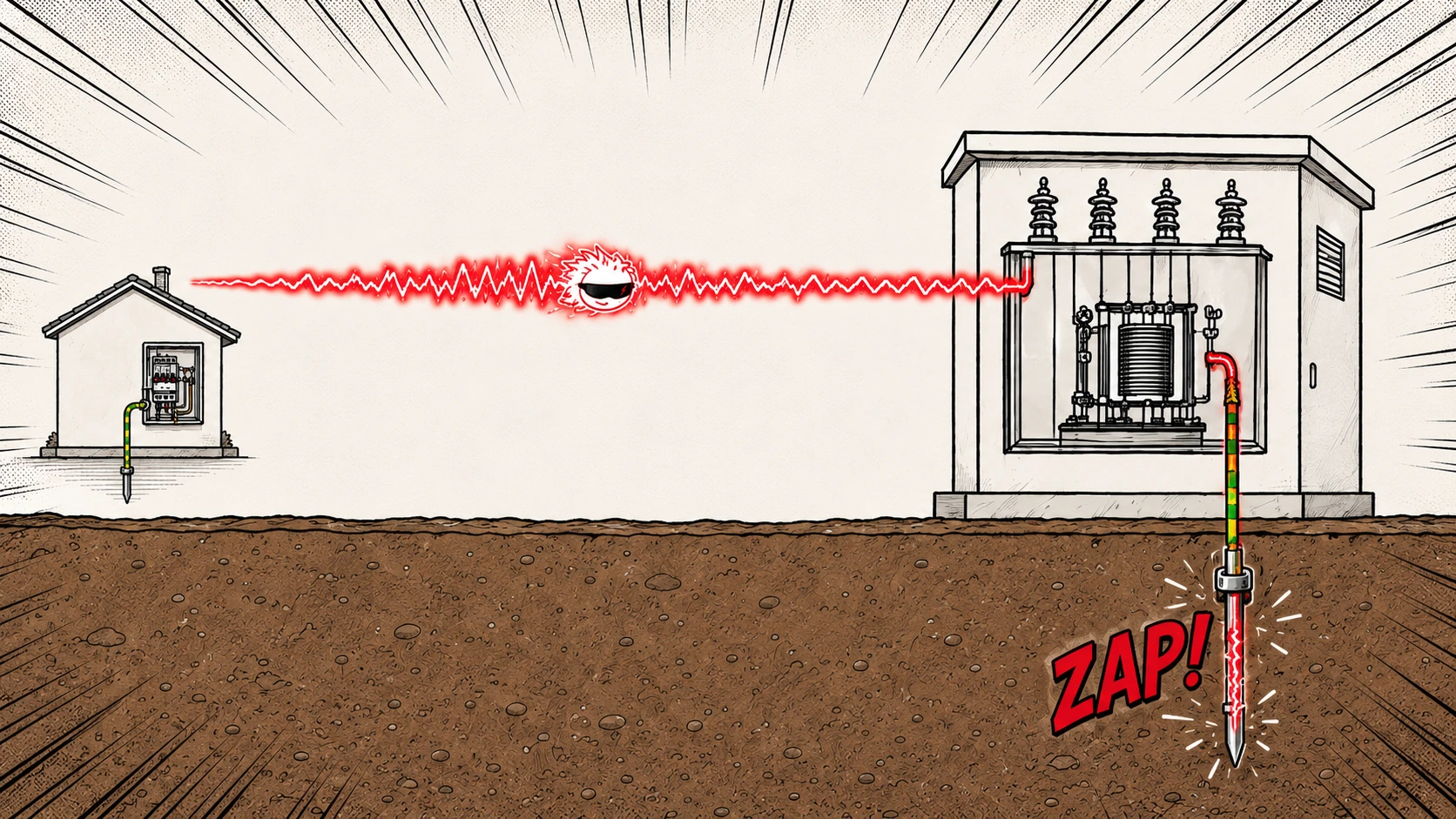

La fase e il trasformatore fanno parte dell’anello.

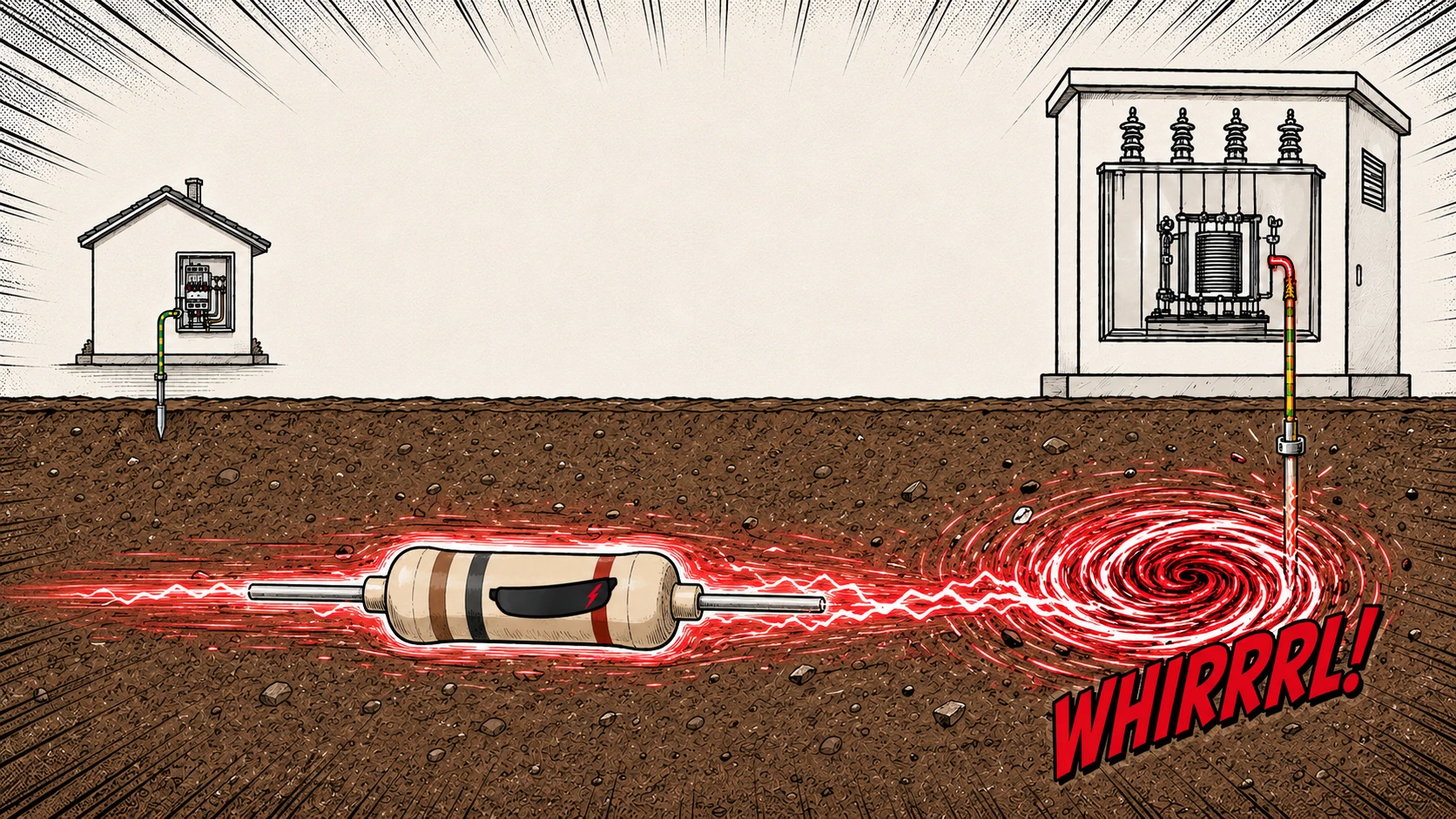

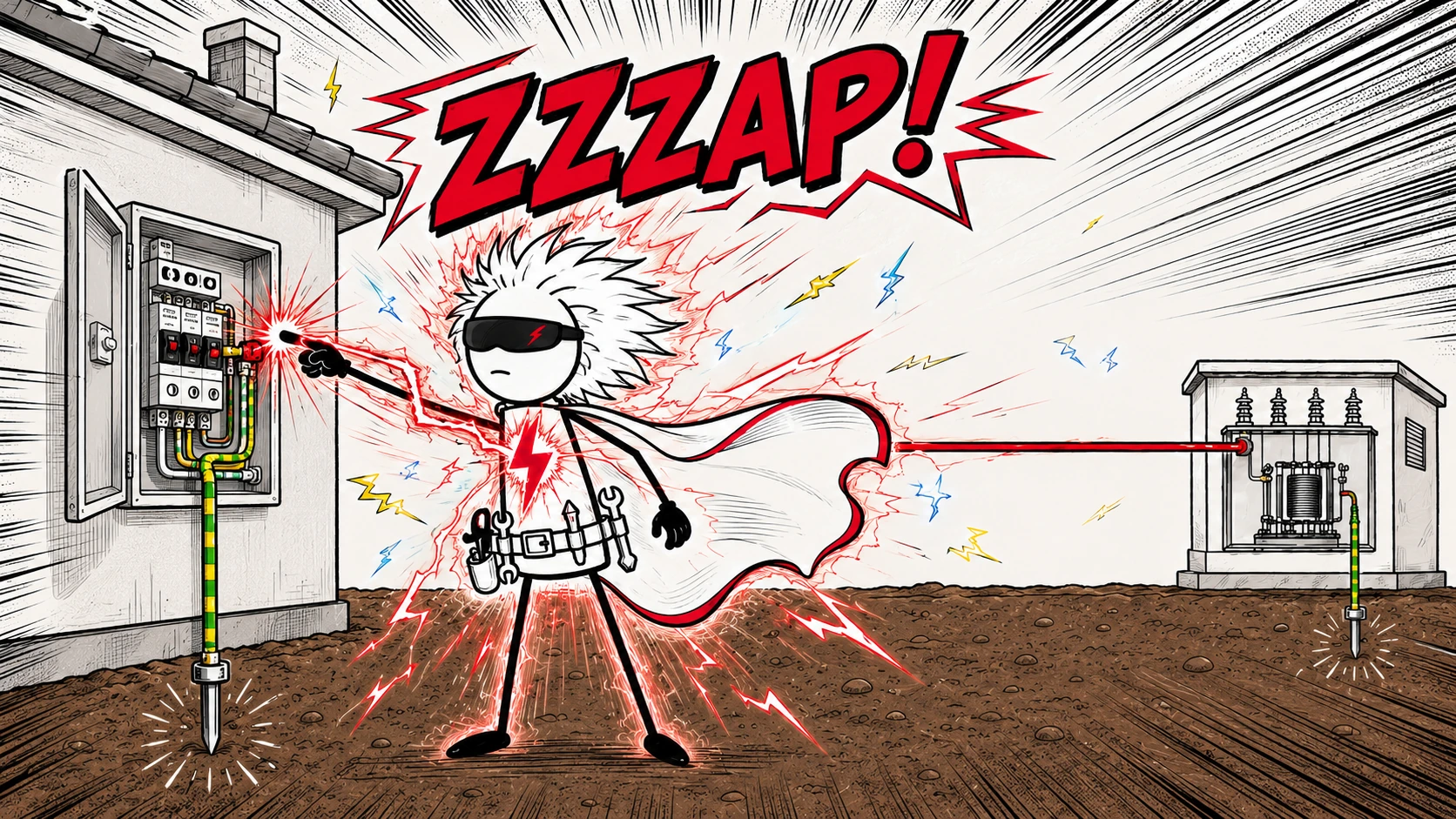

Nel sistema TT il percorso comprende i dispersori e il terreno.

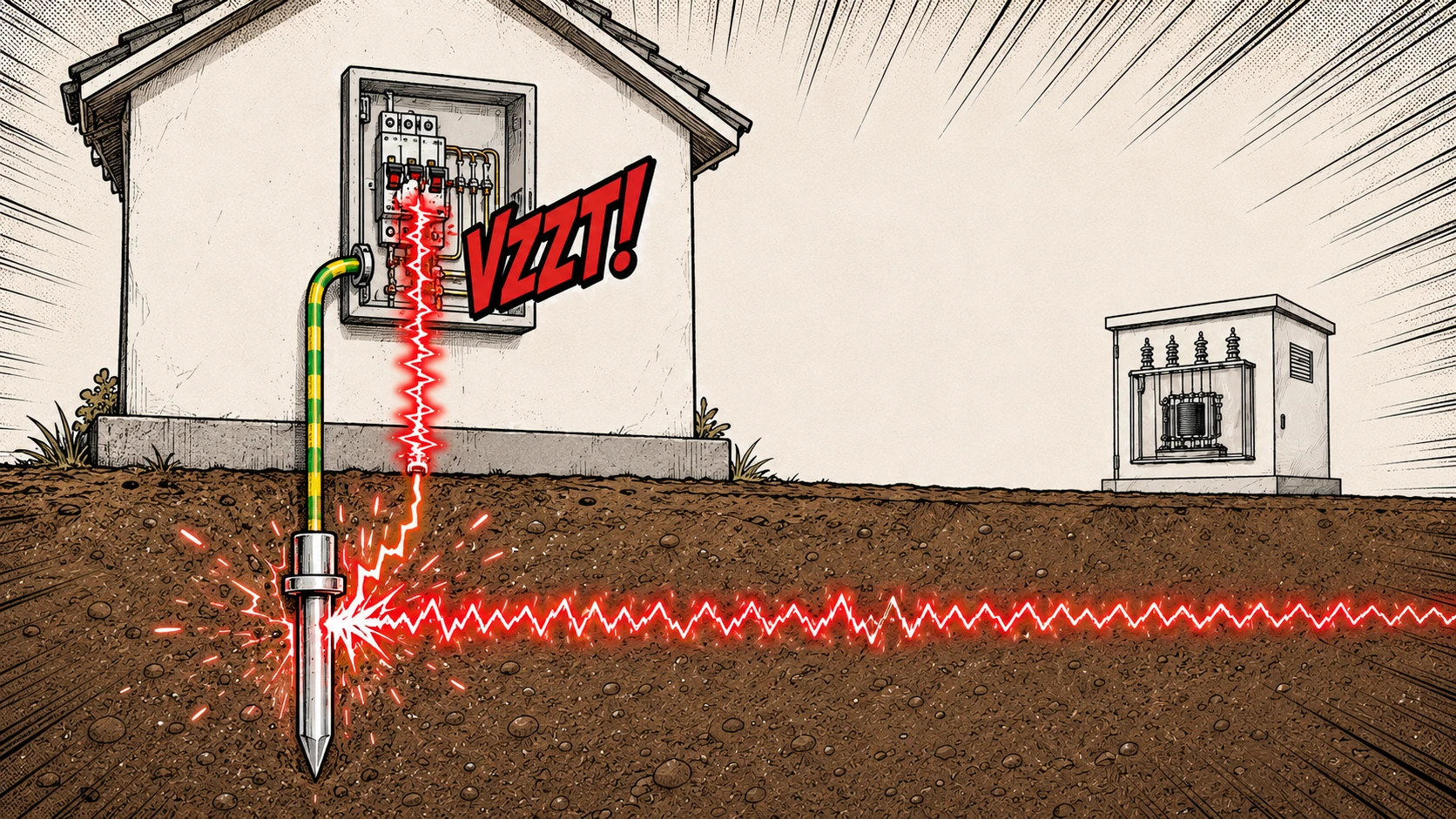

Il conduttore di protezione richiude il percorso verso l’impianto.
COSA CI DICE IL RISULTATO?
Nei sistemi TT, RapidPro LE usa la prova L‑PE per la resistenza globale di terra. Non è la misura isolata del solo picchetto: nel giro rientrano anche il terreno, la terra della sorgente e gli altri elementi dell’anello.
Nei sistemi TN il ritorno avviene attraverso il percorso metallico di protezione: si valuta l’impedenza dell’anello di guasto L‑PE.

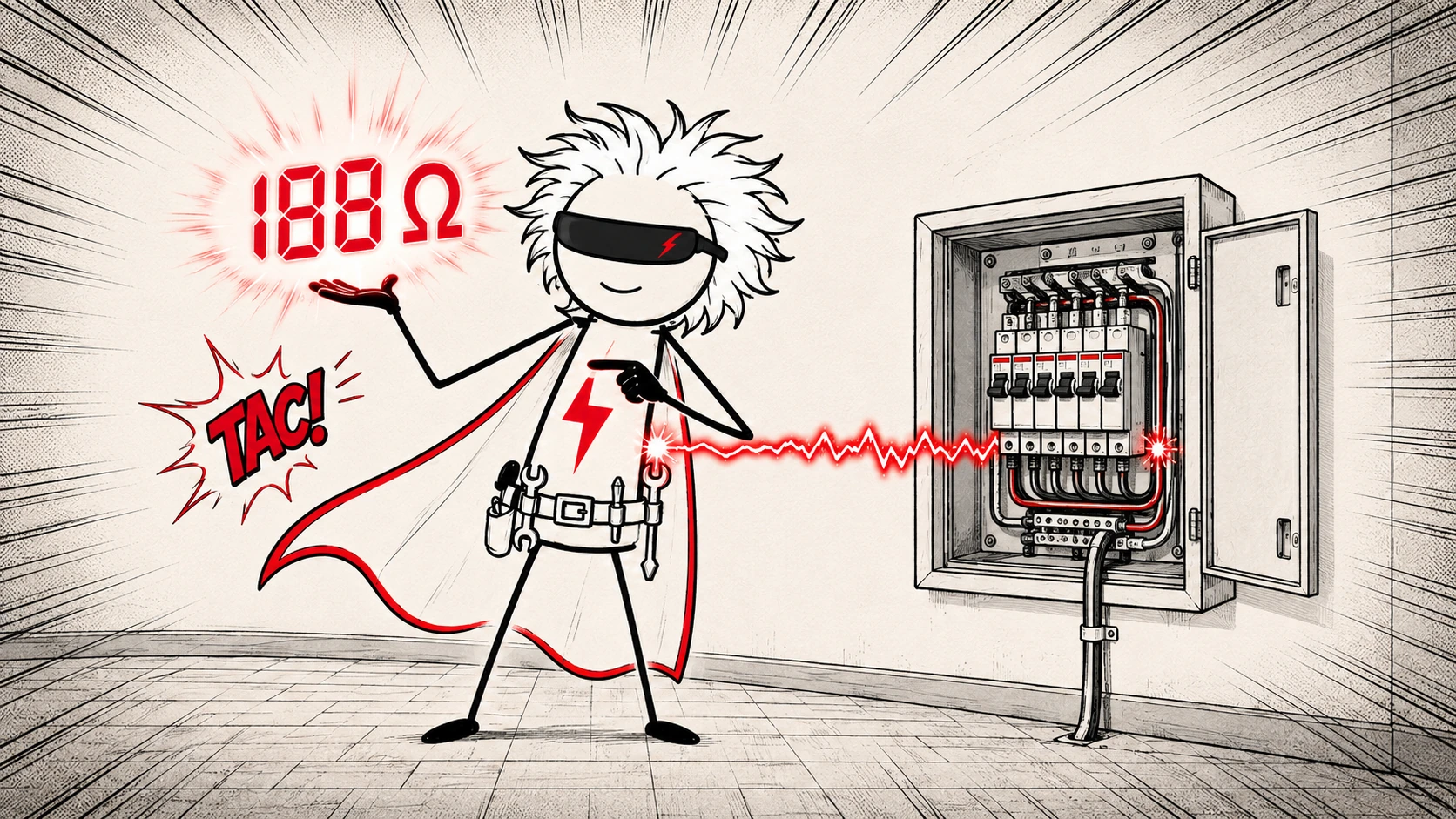

188 Ω NEL FUMETTO È un esempio, non una soglia universale di sicurezza. Il risultato va valutato insieme al sistema elettrico e alle sue protezioni.
L–PE · TERRA E DIFFERENZIALE NEI SISTEMI TT
La misura L‑PE è l’impedenza dell’anello di guasto. Nei TT è dominata dalle resistenze di terra: RapidPro LE la indica come resistenza globale di terra. Comprende anche la terra della sorgente e i conduttori, quindi non coincide esattamente con la sola resistenza del dispersore dell’impianto.
Il coordinamento si esprime con RA × IΔn ≤ UL. RA comprende dispersore e conduttori di protezione delle masse; IΔn è la corrente differenziale nominale. UL è il limite convenzionale di tensione di contatto: 50 V in condizioni ordinarie, 25 V dove richiesto.
Z L‑PE max = Vc limite / IΔn
È il confronto cautelativo descritto nel manuale RapidPro LE per il TT. Qui Vc limite indica UL, cioè 50 V o 25 V: non è la tensione di contatto effettivamente misurata. La corrente va inserita in ampere.
30 mA = 0,03 A. A 50 V: 50 / 0,03 = 1.666,67 Ω, circa 1.666 Ω arrotondando per difetto. A 25 V: 25 / 0,03 = 833,33 Ω.
| IΔn | Con 50 V | Con 25 V |
|---|---|---|
| 30 mA | 1.666 Ω | 833 Ω |
| 100 mA | 500 Ω | 250 Ω |
| 300 mA | 166 Ω | 83 Ω |
Un limite, non un traguardo. Si cerca una terra bassa e stabile, con margine rispetto al limite e all’incertezza della misura. Restano da verificare continuità del PE, collegamenti equipotenziali e tempi dell’RCD. Il solo valore in ohm non certifica l’intero impianto. Questa formula non si trasferisce automaticamente ai sistemi TN.
Approfondisci: manuale RapidPro LE, LOOP Z LPE · guida tecnica Schneider Electric: sistemi TT.
02 IL PERCORSO DI CORTOCIRCUITO FASE–NEUTRO
La fase va. Il neutro ritorna.
Qui l’anello comprende la fase, la sorgente e il neutro. Misuriamo l’impedenza di linea: serve a stimare quanta corrente potrebbe circolare in un cortocircuito fase‑neutro nel punto di misura.

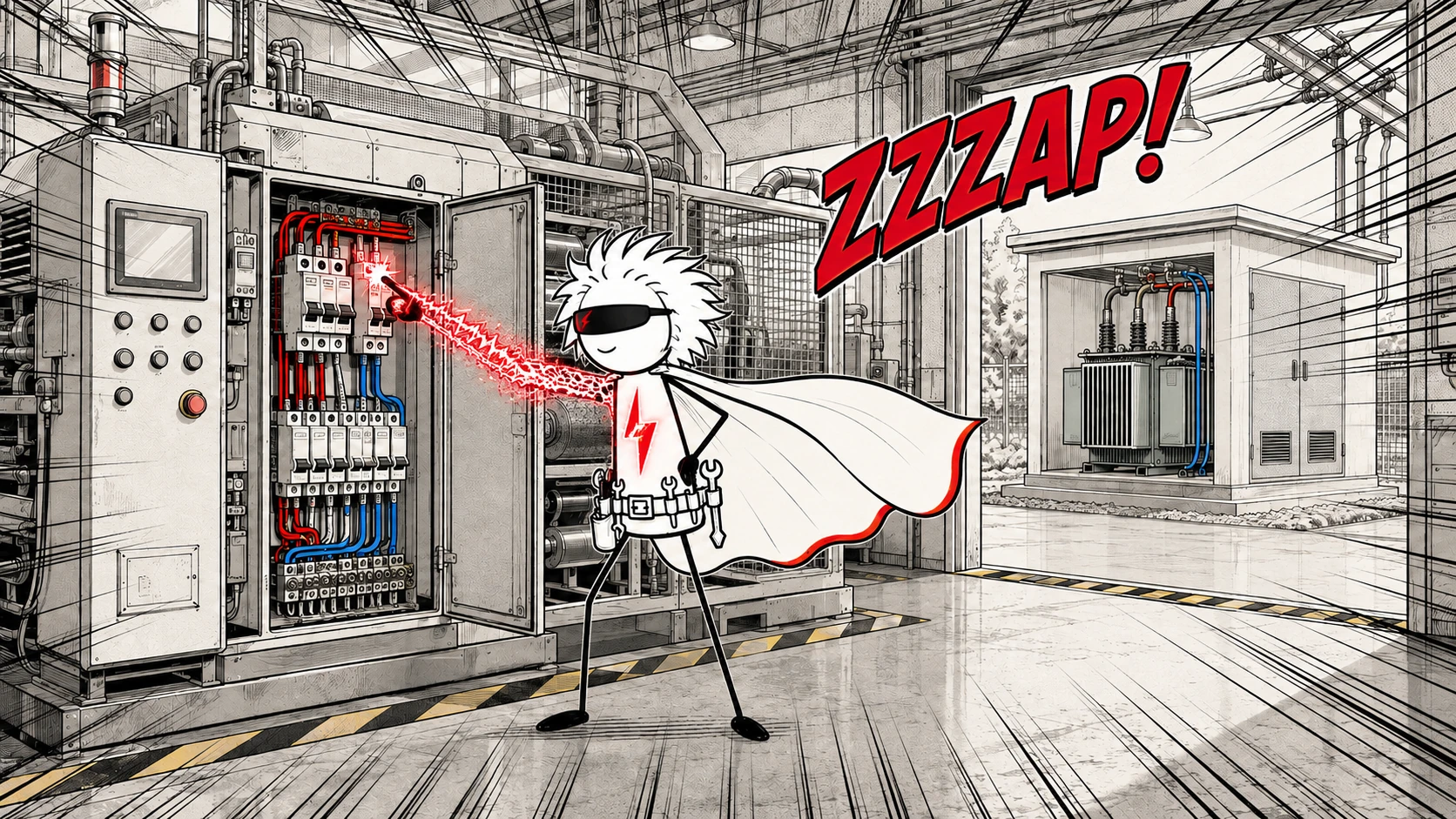

Questa volta seguiamo il percorso fase-neutro.

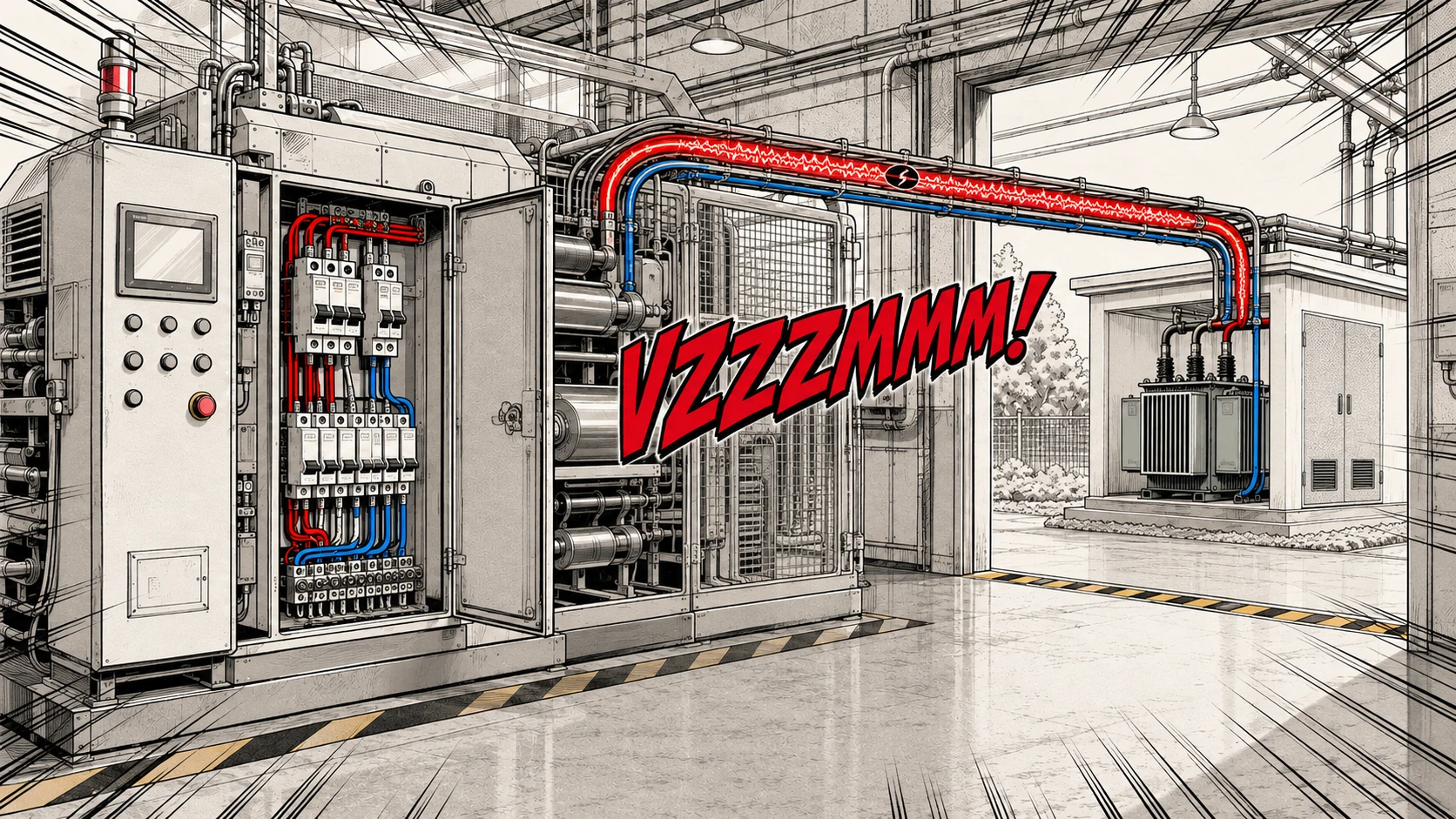

Anche la sorgente contribuisce all’impedenza complessiva.

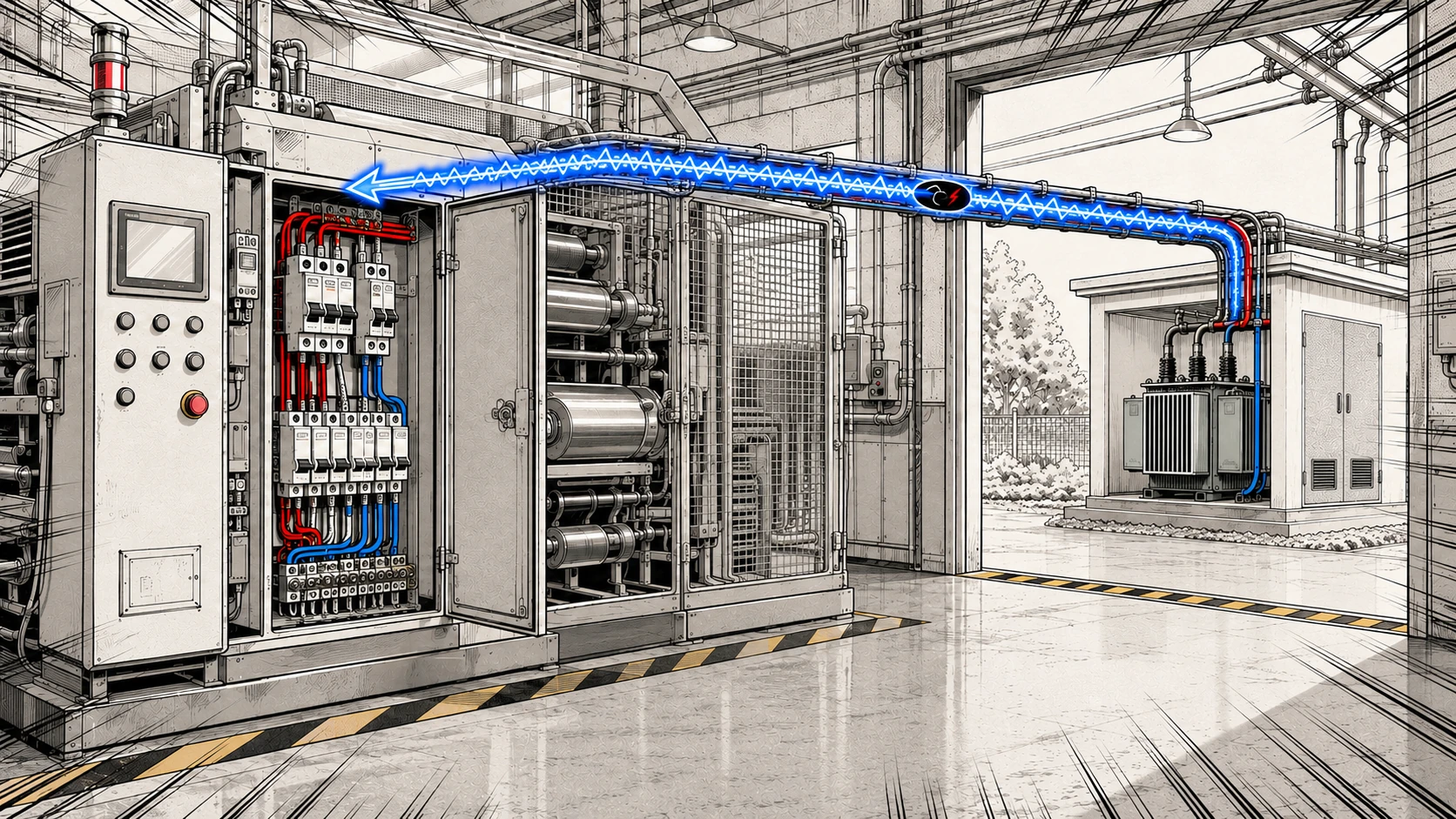

Il filo blu è la strada di ritorno: la terra non è il percorso della prova L-N.
Il risultato è Z L-N, espresso in ohm. Il valore nel disegno è un esempio.
DAL LOOP ALLA CORRENTE PRESUNTA
Isc ≈ U₀ / Z L–N
A parità di tensione, meno impedenza significa una corrente di cortocircuito presunta più alta.
Lo strumento misura con la sua corrente di prova e calcola la corrente di cortocircuito presunta. Non deve creare un vero cortocircuito per mostrarla.
Il valore aiuta a verificare il coordinamento con la protezione: caratteristiche, tempi d’intervento e potere d’interruzione vanno valutati secondo il progetto e i dati del costruttore.
L–N · IL COORDINAMENTO CON IL MAGNETOTERMICO
La Isc non si “dimensiona”: si stima nel punto di misura. Si dimensionano linea e protezione perché siano adeguate alla corrente di cortocircuito presunta.
La Isc minima, normalmente critica a fine linea, deve far intervenire la protezione nei tempi richiesti. Un’impedenza troppo alta può ridurre la corrente e rallentare lo sgancio. Si confrontano curva, corrente nominale In e tenuta termica del cavo.
Il potere d’interruzione del magnetotermico deve essere adeguato alla Isc massima nel suo punto d’installazione. In, per esempio 16 A, non è il potere d’interruzione, espresso in kA. Eventuali protezioni di sostegno richiedono coordinamento dichiarato dal costruttore.
| Curva | Riferimento | Esempio In = 16 A |
|---|---|---|
| B | 5 × In | 80 A |
| C | 10 × In | 160 A |
| D | 20 × In | 320 A |
Assumendo 230 V, Isc ≈ 230 / 0,56 ≈ 411 A. È sopra il riferimento magnetico di un C16, pari a 160 A. È un esempio didattico: la verifica reale considera tensione minima, conduttori caldi, tolleranze, incertezza dello strumento e tempi richiesti; si controlla anche la Isc massima al magnetotermico.
In un impianto trifase la misura L‑N riguarda il corto fase-neutro: non basta, da sola, a determinare la corrente massima di un cortocircuito trifase.
Manuale RapidPro LE, LOOP Z LN · guida Schneider Electric: correnti minime e protezioni.
L–N · MACCHINARI E CADUTA DI TENSIONE
Motori, compressori e altre macchine con forti spunti possono richiedere una rete con impedenza sufficientemente bassa. Aiuta a contenere l’abbassamento di tensione all’avviamento. Il limite ammissibile dipende dalla macchina e dalle indicazioni del costruttore.
La caduta di tensione ΔV dipende da corrente assorbita, resistenza e reattanza della linea, lunghezza, sezione e fattore di potenza. A parità di carico, una maggiore impedenza tende ad aumentare la caduta; a parità di linea, uno spunto maggiore la accentua.
ΔV ≈ I × R linea
Forma semplificata per un circuito monofase prevalentemente resistivo: R linea comprende andata e ritorno. Per carichi in corrente alternata si usa più in generale ΔV ≈ I × (R linea × cosφ + X linea × sinφ).
Con R linea = 0,50 Ω e I = 16 A: ΔV ≈ 8 V, circa il 3,5% di 230 V. Se quella resistenza sale a 1 Ω, a parità di corrente la caduta diventa circa 16 V. Sono esempi, non limiti universali.
La Z L‑N misurata comprende anche la rete a monte: non è automaticamente la resistenza del solo cavo. RapidPro LE aiuta a valutare la linea, ma il loop da solo non misura la caduta sotto carico né sostituisce il calcolo di progetto o la verifica durante l’avviamento.
TENIAMO FERMI DUE PUNTI
Guarda l’anello fase–protezione. Nei TT comprende il percorso attraverso la terra; nei TN il ritorno metallico di protezione.
Guarda l’anello fase–neutro e permette di calcolare la corrente di cortocircuito presunta.
Nessuna delle due prove sostituisce il test del differenziale. Per tempo e corrente d’intervento c’è la lezione RCD →.
03 NIK HA UN’IDEA

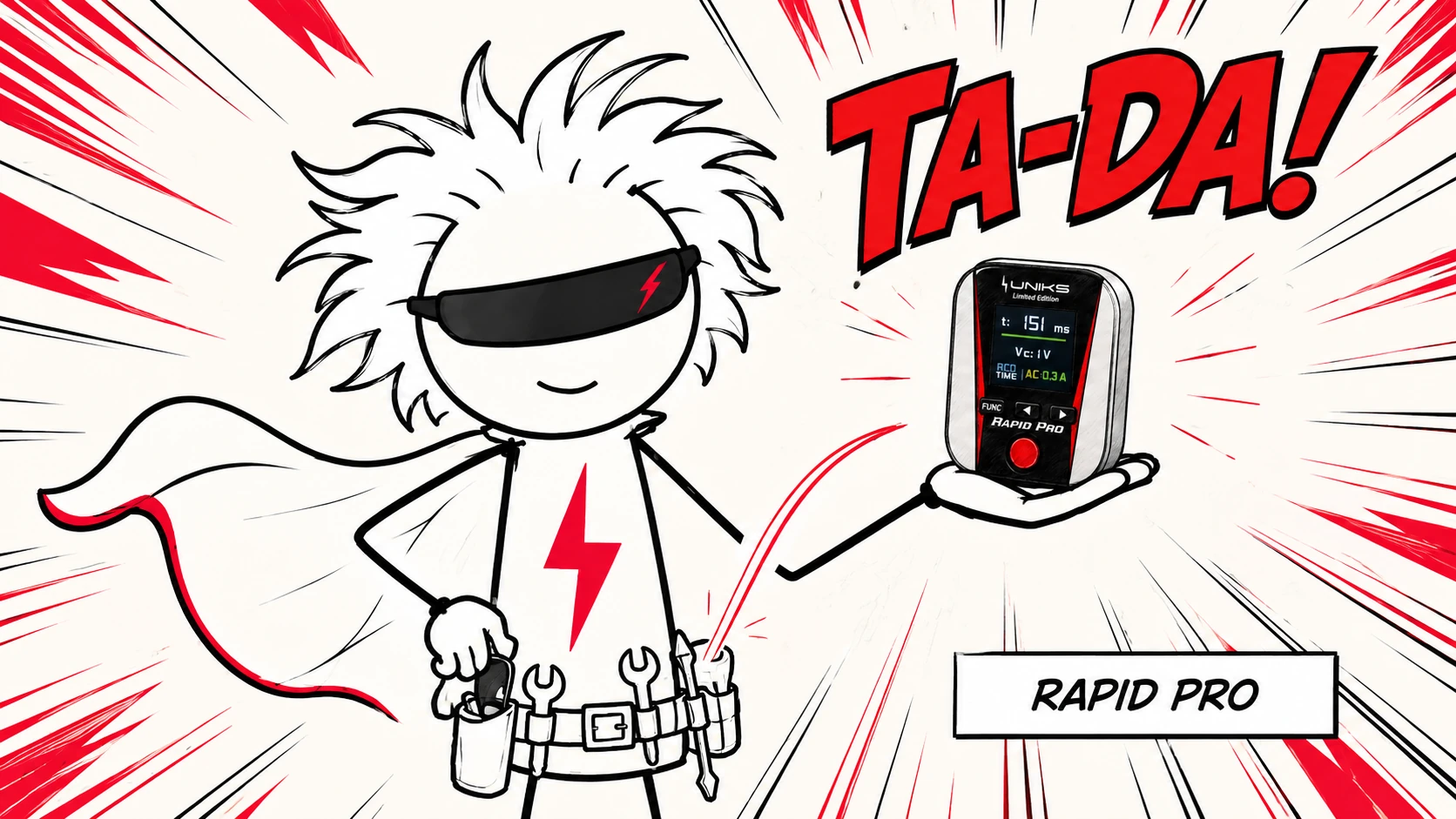

Un test di loop. Uno strumento ingombrante. Poi Nik tira fuori RapidPro.
RapidPro LE misura il loop a bassa corrente. Il metodo brevettato DIGITALOOP™ elabora la risposta dell’impianto: permette di misurare anche senza iniettare molta corrente.
Per L‑PE sono disponibili le modalità AI e LOW; per L‑N la modalità AI. LOW riduce la corrente di prova per limitare il rischio di scatto del differenziale, soprattutto se sono già presenti dispersioni.
La modalità conta: LOW e AI hanno specifiche diverse. Corrente ridotta non significa precisione identica in ogni condizione né garanzia assoluta di mancato scatto. Vanno rispettati campi, condizioni e limiti del manuale.
DALLA STORIA ALLO STRUMENTO
Questa è una guida per capire il principio. Le prove su impianti alimentati spettano a personale qualificato, con collegamenti, protezioni e procedure indicati dal costruttore.
