Nuova versione · CAT III 1500 V
C128PRO
CAT III
Più in alto. Dentro la misura.
1500 V DC per il fotovoltaico. 1000 A AC/DC con la pinza. Fino a 3000 A AC con il sensore flessibile opzionale FLEXC128.

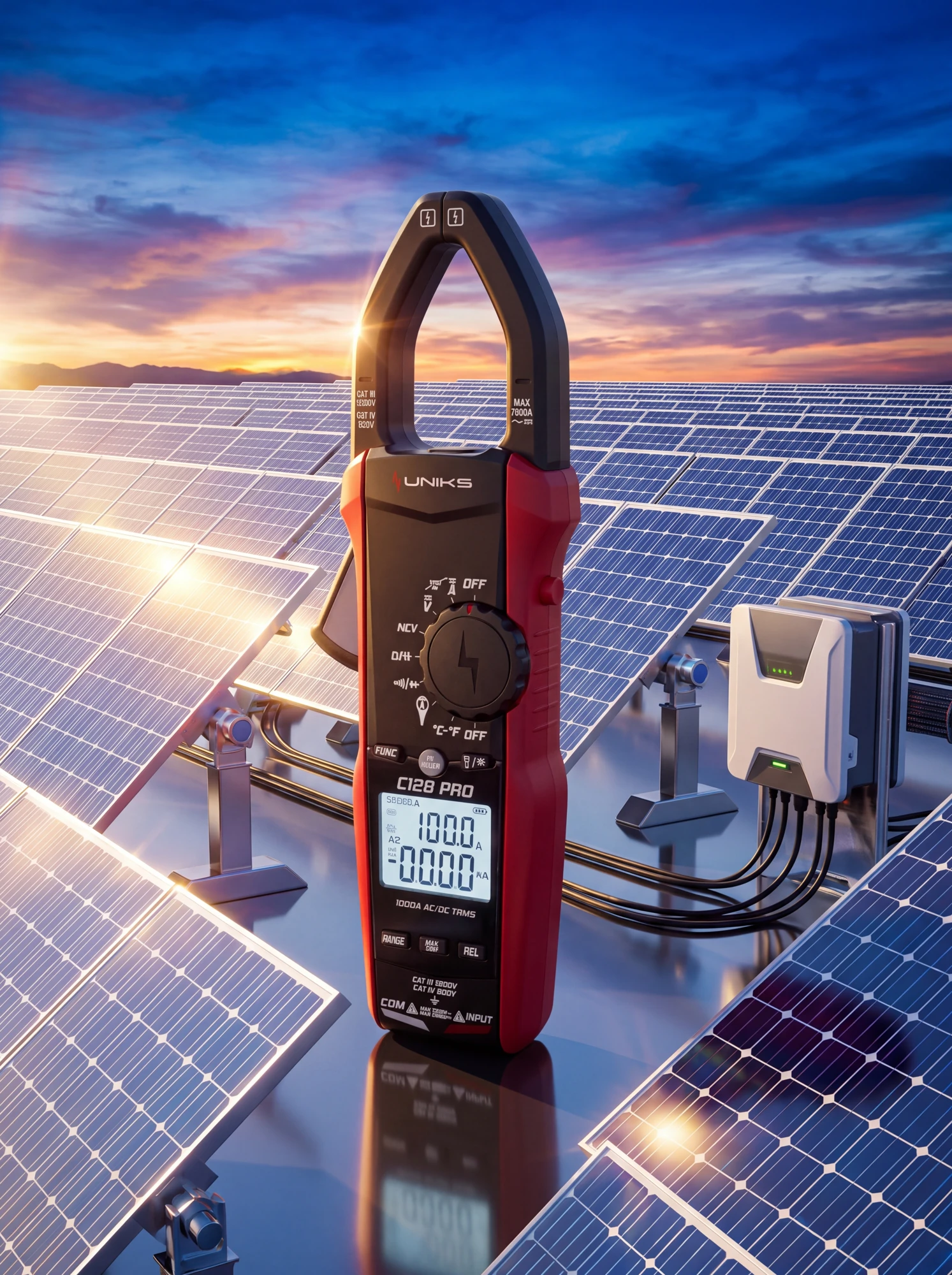

01 / Fotovoltaico / Elettrico / Manutenzione
La misura segue la tua energia.
Dalle tensioni DC del fotovoltaico alle correnti AC/DC: una pinza TRMS con display retroilluminato, luce LED e funzioni dedicate alla diagnostica sul campo.
CAT III 1500 V / CAT IV 600 V
02 / TRMS · VFD · INRUSH
Leggi il segnale. Cogli lo spunto.
Il filtro passa-basso VFD a 400 Hz, la misura InRush su 100 ms e le funzioni MAX/MIN e REL aiutano a osservare il comportamento elettrico. HOLD mantiene il valore sul display.
TRMS
Misura di tensione e corrente alternata a vero valore efficace.
InRush · 100 ms
Acquisizione della corrente di spunto.
VFD / LPF
Filtro passa-basso con frequenza di taglio a 400 Hz.

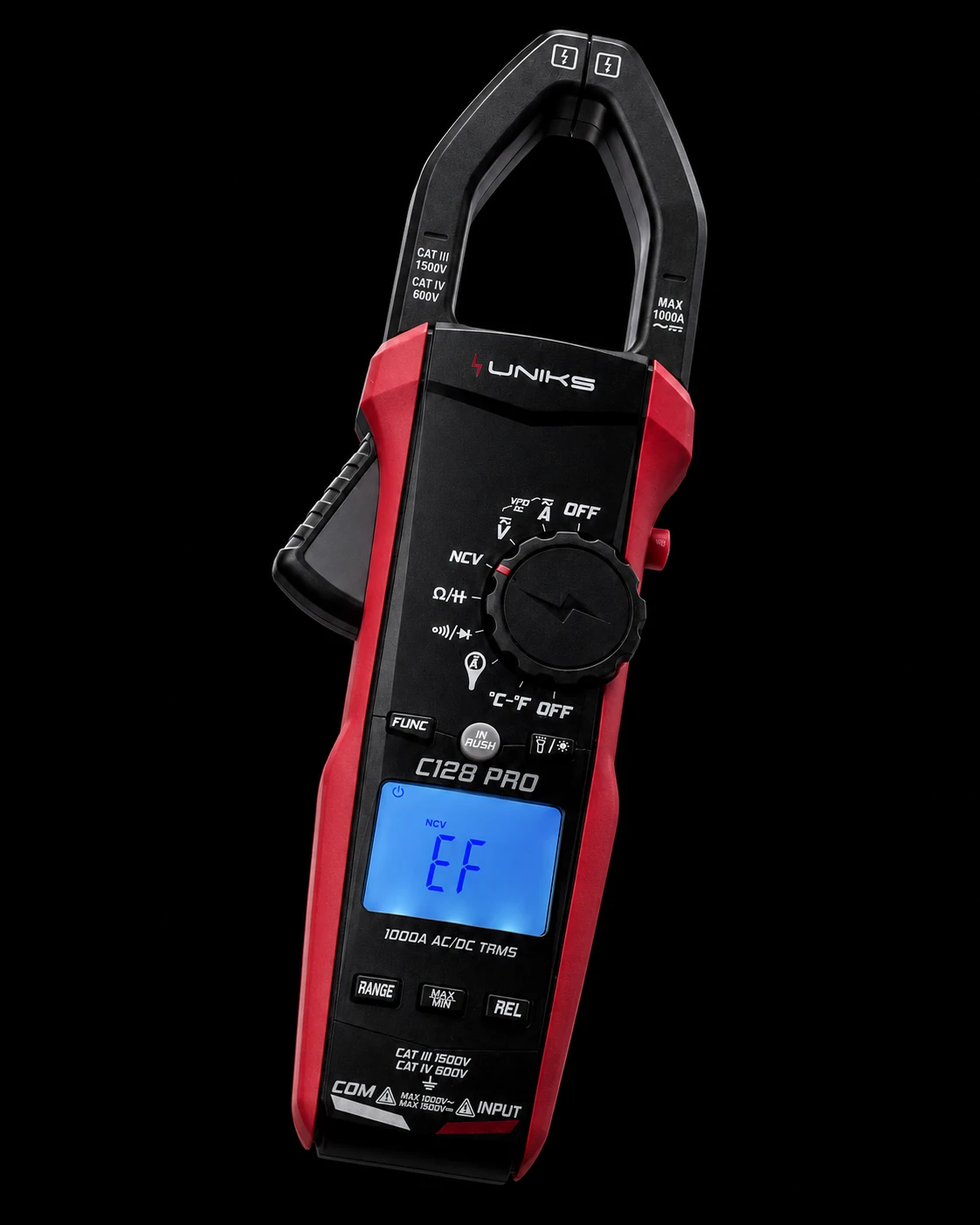

6000 punti
Display LCD da 2”, retroilluminazione e bargraph.

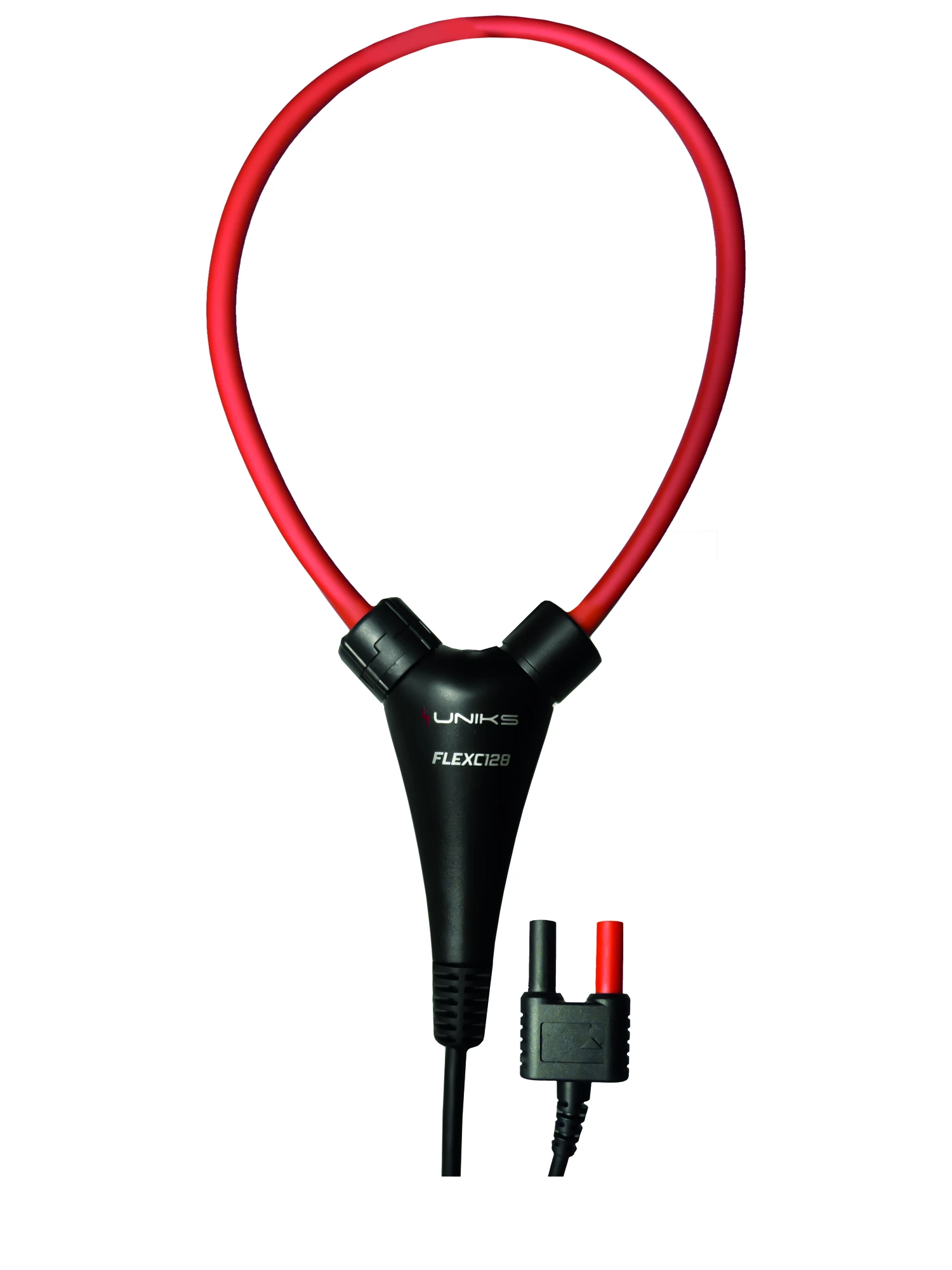

03 / Accessorio opzionale / FLEXC128
Apri la misura. Fino a 3000 A AC.
Il sensore flessibile Rogowski si collega agli ingressi della C128PRO CAT III: corrente e frequenza si leggono direttamente sul display. Tre scale selezionabili: 30, 300 e 3000 A AC.
- Anello: diametro interno 150 mm
- Cavo di collegamento: 1 m
- CAT III 1000 V · CAT IV 600 V
Il FLEXC128 misura solo corrente alternata ed è un accessorio opzionale. La sua categoria è distinta da quella della pinza.
C128PRO CAT III / DESIGN

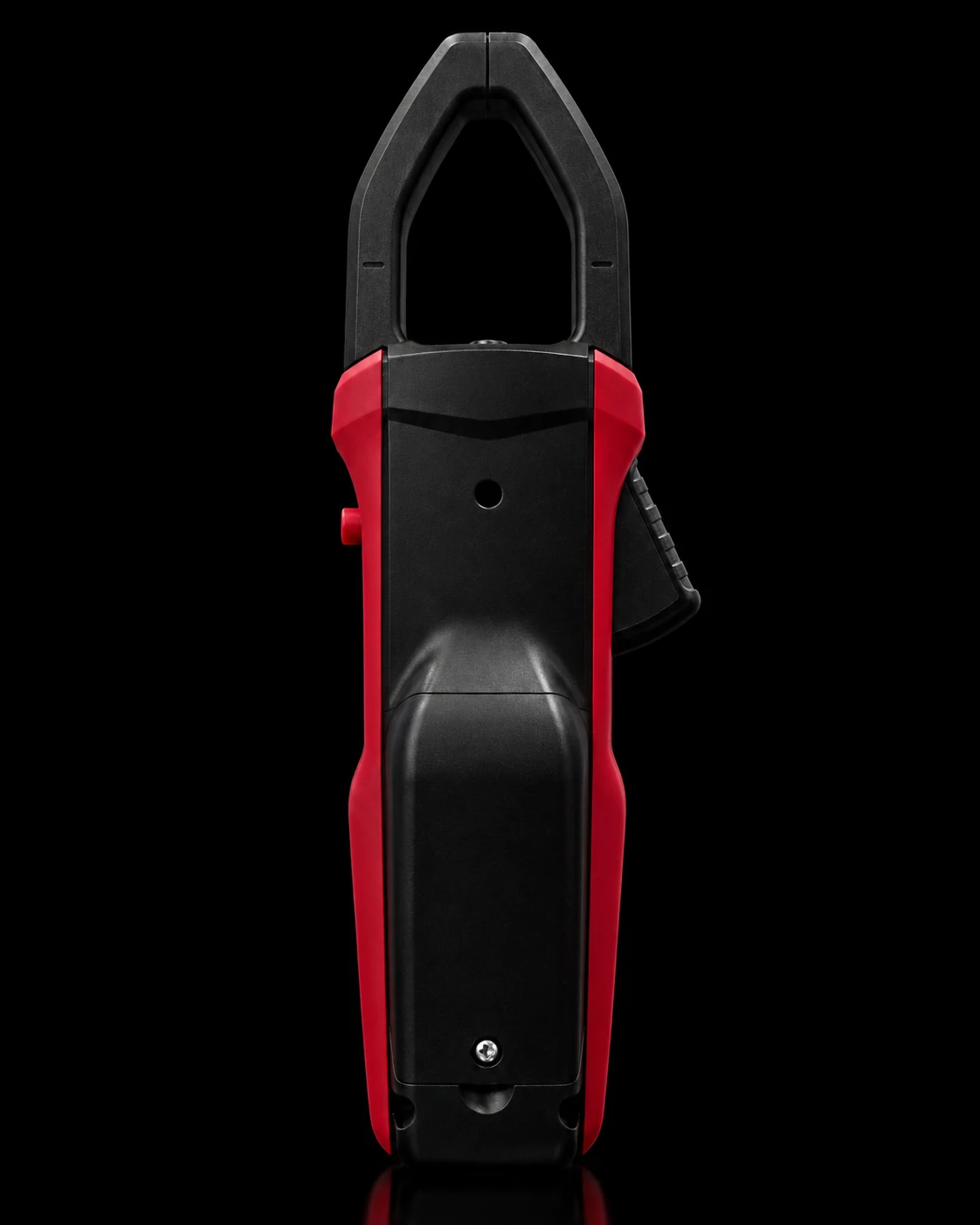

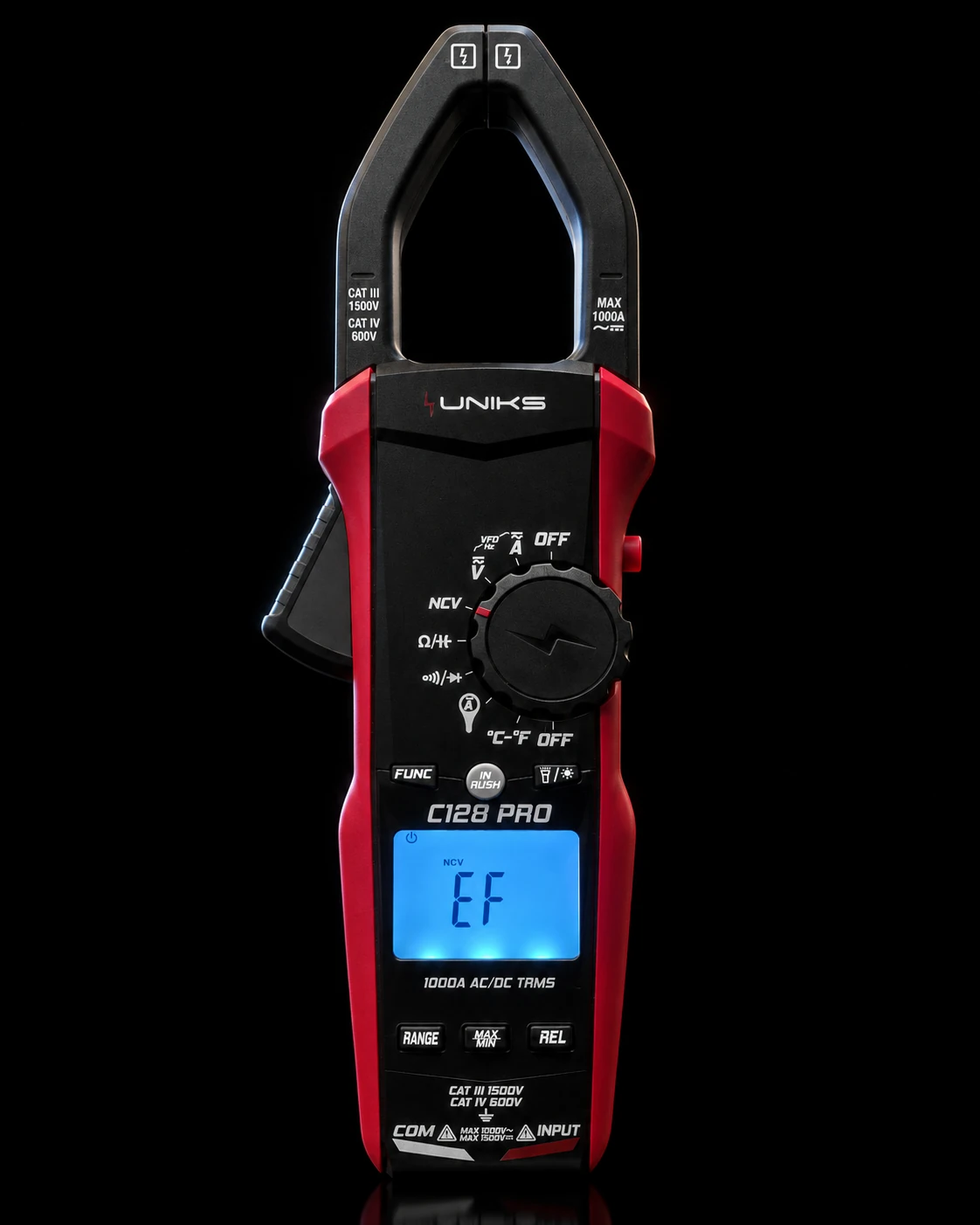

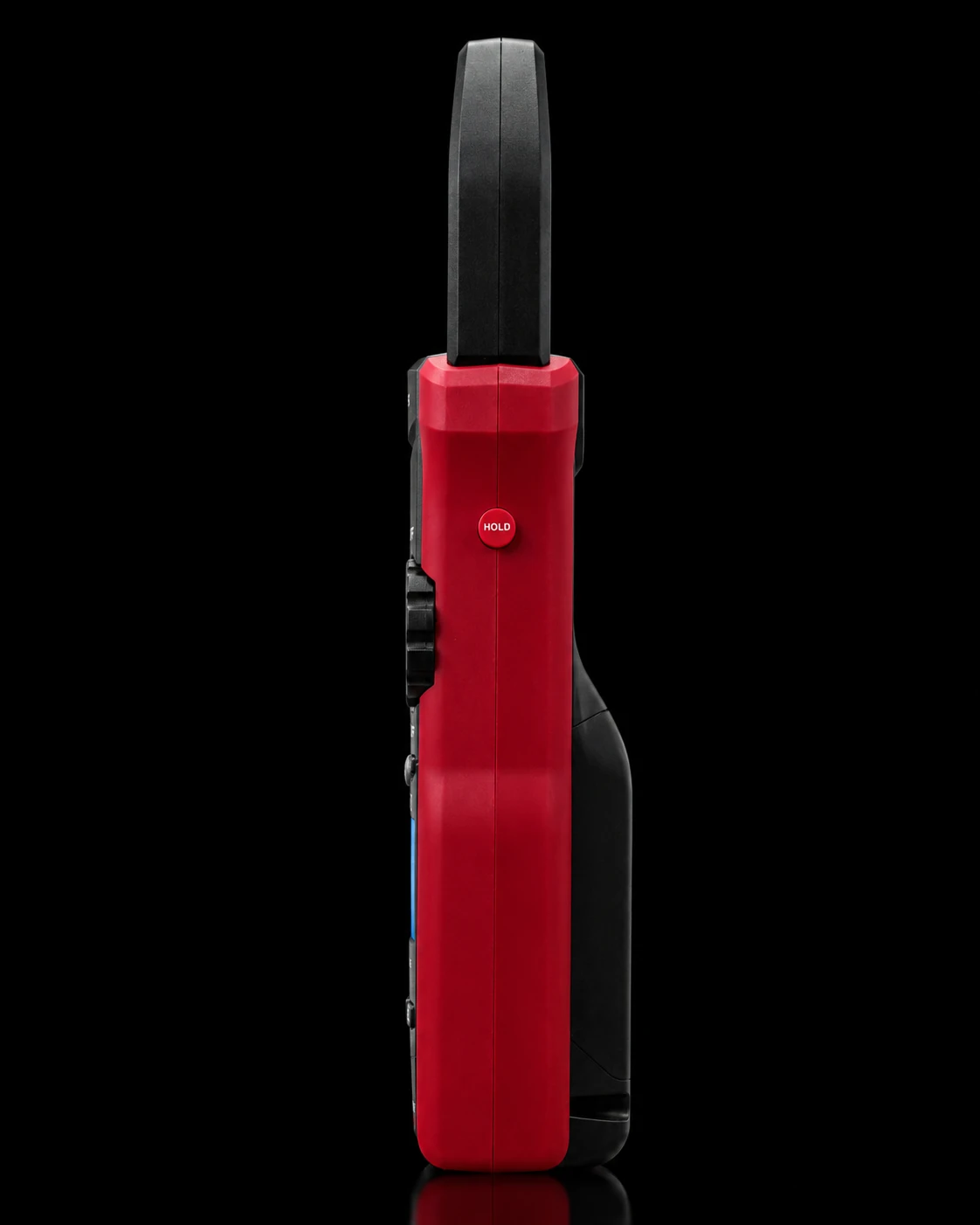

Da ogni angolazione.
04 / C128PRO CAT III
Caratteristiche tecniche.
Dati del manuale d’uso italiano V1.3. Le accuratezze sono espresse come ± (% della lettura + digit).
| Misura / funzione | Portata / valore | Accuratezza / dettaglio |
|---|---|---|
| Categoria della pinza | CAT III 1500 V / CAT IV 600 V | CAT III 1500 V · CAT IV 600 V |
| Tensione DC | 6 / 60 / 600 / 1500 V | ± (0,5% + 5) |
| Tensione AC TRMS | 6 / 60 / 600 / 1000 V | ± (0,8% + 5) fino a 600 V; ± (1% + 5) a 1000 V |
| Corrente AC/DC | 60 / 600 / 1000 A | ± (2% + 5); AC: 45–1000 Hz |
| Corrente AC con FLEXC128 | 30 / 300 / 3000 A AC | ± (2,5% + 8) a 3000 A; sensore opzionale |
| Frequenza | 10 Hz–10 kHz | ± (1% + 5) |
| Duty cycle | 1–99% | ± (3% + 2) |
| Resistenza | 600 Ω–60 MΩ | ± (1% + 3) fino a 6 MΩ; ± (1,2% + 30) a 60 MΩ |
| Capacità | 60 nF–60 mF | ± (4% + 3) fino a 6 mF; ± (5% + 5) a 60 mF |
| Temperatura | −20…1000 °C | ± (2% + 2); sonda tipo K |
| Continuità / diodi | 50 Ω / 3.3 V | Segnale acustico sotto 50 Ω / prova diodi |
| Apertura ganasce | 48.5 mm | Conduttore centrato nelle ganasce |
| Display | 6000 | LCD 2” retroilluminato · bargraph |
| Protezione involucro | IP54 | IP54 |
| Dimensioni / peso | 273 × 68 × 43 mm / 490 g | 273 × 68 × 43 mm · 490 g |
| Alimentazione | 3 × AAA 1.5 V | 3 batterie AAA da 1,5 V · circa 60 ore |
| Ambiente operativo | −10…50 °C | −10…50 °C · altitudine massima 2000 m |
La portata di misura non estende la categoria degli accessori. Utilizzare puntali, cavi e sonde adatti alla tensione e alla categoria del circuito; vale il limite più basso dell’insieme.
UNIKS / C128PRO CAT III
Pronta per il lavoro quotidiano.
Il manuale elenca puntali e cavi separabili, borsa, sonda di temperatura tipo K e tre batterie AAA. FLEXC128 è opzionale.
05 / DOWNLOAD
Manuali e documentazione.
Manuale originale italiano e traduzioni di lavoro in inglese e tedesco. Le traduzioni sono bozze da validare tecnicamente prima dell’utilizzo operativo.
C128PRO / C128PRO CAT III
Due versioni. Una famiglia.
La C128PRO attuale rimane in gamma. C128PRO CAT III identifica la nuova versione con categoria CAT III 1500 V e ingresso per FLEXC128.
